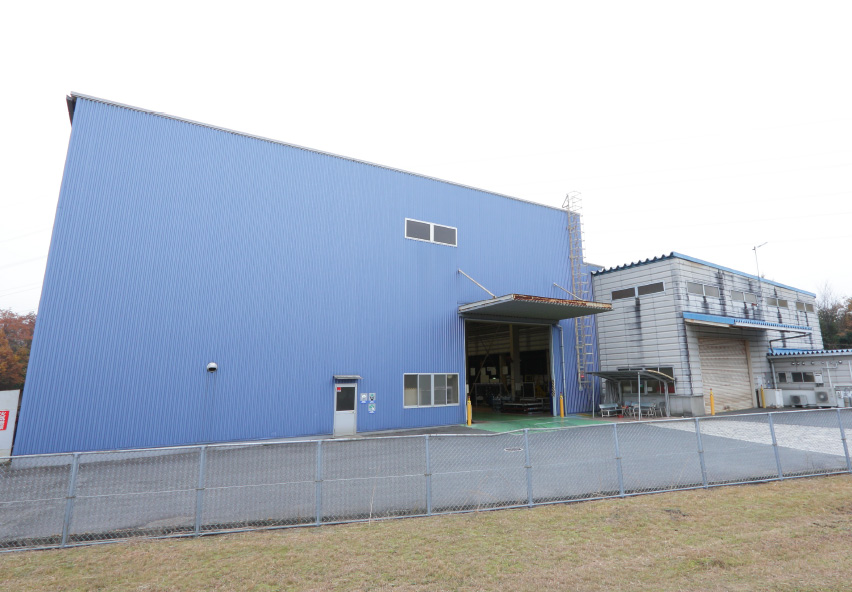

志和工場
| 所在地 | 〒739-0265 広島県東広島市志和町冠 1085番地33 |
|---|---|
| 連絡先 | TEL：0824-33-5646 FAX：0824-33-3011 |
レーザ溶接機、レーザ切断機、スポット溶接機を配置し、メーカーのニーズに合わせた高精度の部品供給に対応します。山陽自動車道志和インター至近の好立地を生かし、さまざまなニーズに即応します。
設備概要
| ライン名 | レーザ溶接機（TWB） | ||
|---|---|---|---|
| 1号機 | 3号機 | ||
| 取扱い材料 | 加工品種 | 冷延鋼板 | 冷延鋼板 |
| 酸洗鋼板 | 酸洗鋼板 | ||
| 表面処理鋼板 | 表面処理鋼板 | ||
| 高張力鋼板 | 高張力鋼板 | ||
| 板厚 | 0.6～3.2mm | 0.6～3.2mm | |
| 材料幅 | 800～1,830mm | 200～2,000mm | |
| 材料長さ | 200～1,200mm | 200～1,200mm | |
| 主な加工品目 | ドアインナー | ピラー・リアフレーム | |
| 発振器型式 | ファイバーYAGレーザ | DISK励起YAGレーザ | |
| 発振器出力 | ３,０００ｗ | ４,０００ｗ | |
| スポット溶接機 | ||
|---|---|---|
| 設備構成 | 材料パレット位置決め装置 | 2式 |
| ビジョンシステム用センタリング台 | 1式 | |
| 仮付け溶接治具 | 1式 | |
| 増打ち溶接治具 | 1式 | |
| バッファ置台 | 1式 | |
| 反転用置台 | 1式 | |
| 完成品パレット位置決め装置 | 2式 | |
| スポット溶接機(サーボロボットガン) | 4式 | |
| スポット溶接制御装置(タイマー) | 4式 | |
| スポット溶接用6軸ロボット | 4式 | |
| 搬送用6軸ロボット | 4式 | |
| ビジョンシステム(カメラ) | 1式 | |
| チップドレッサー | 4式 | |
| チップチェンジャー | 2式 | |
| スポット 溶接機 |
ガン型式1軸サーボ制御方式 | |
| ガンストローク150mm | ||
| トランス型式 インバータトランス | ||
| タイマー型式 全デジタル制御 同期式 | ||
| 位置決め 精度 |
ロケートピン位置決め精度 ±0.2mm | |
| ロケータ位置決め精度 ±0.3mm | ||
| ビジョン システム |
2Dカメラ 500万画素 | |
| ライン名 | レーザ切断機 | ||
|---|---|---|---|
| 1号機 | 2号機 | ||
| 主な仕様 | 板厚 | 2mm/A5052 | 4mm/A5052 |
| 2mm/SUS304 | 8mm/SUS304 | ||
| 9mm/SS400 | 16mm/SS400 | ||
| 移動方式 | ハイブリット | ||
| ワーク寸法 | 3,050×1,525 | ||
| 志和工場 | |
|---|---|
| 建屋 | 2,280m² |
| 敷地 | 22,180m² |
| クレーン設備 | ||
|---|---|---|
| 志和工場 | 天井クレーン | 10ｔ×２、5ｔ×１ |
